Mikä puskurisäiliö on

Puskurisäiliö, teknisesti "lämmön varaajasäiliö", on eristetty vesisäiliö, jonka tehtävänä on varastoida väliaikaisesti lämpölähteen tuottamaa lämpöenergiaa ja vapauttaa se rakennuksen todellisen tarpeen mukaan. Säiliössä oleva vesi on niin sanottua "teknistä vettä", jota ei voi ottaa suoraan hanoista, koska se on yleensä käsitelty korroosiota estävillä kalvonmuodostavilla lisäaineilla.
Puskurisäiliö toimii suljetussa kierrossa. Lämmitykseen voidaan käyttää suoraan säiliössä olevaa vettä, mutta käyttöveden osalta lämpö otetaan lämmönsiirtimien kautta, jotka voivat olla säiliön sisäisiä (kierukat) tai ulkoisia (levylämmönsiirtimet).

BioGS-1.0-asennuksessa puskurisäiliö toimii lämpövauhtipyöränä mikroyhteistuotannon ja rakennuksen lämmitysjärjestelmän tai käyttöveden tuotannon välillä, jonka tarve vaihtelee vuorokauden aikana.
Periaate on yksinkertainen: puskurisäiliön vesi lämpenee energiajärjestelmästä (mikroyhteistuotantoyksiköstä tai muista kattiloista) tulevan lämmön ansiosta, ja tämä varastoitu lämpöenergia on käytettävissä aina tarvittaessa, myös silloin kun mikroyhteistuotanto (tai kattila) ei ole käynnissä.
Puskurisäiliö toimii siis kuin lämpöakku: energia ei häviä, vaan se varastoidaan odottamaan käyttöä.

Miksi puskurisäiliö on välttämätön mikroyhteistuotannossa

Mikroyhteistuotantojärjestelmät, kuten BioGS-1.0, saavuttavat parhaan hyötysuhteensa ja pisimmän käyttöikänsä silloin, kun ne toimivat mahdollisimman vakaasti, ihanteellisesti tasaisella toimintapisteellä pitkiä aikoja kerrallaan. Rakennuksen lämmöntarve sen sijaan vaihtelee: se muuttuu vuorokaudenajan, sään, tilojen käyttöasteen ja lämpimän veden kulutuksen mukaan. Ilman lämmönvarastointia yksikön pitäisi jatkuvasti säätää tehoaan tai käynnistyä ja sammua toistuvasti, mikä heikentää palamisen hyötysuhdetta ja lyhentää kriittisten komponenttien käyttöikää.

Puskurisäiliö ratkaisee tämän ristiriidan erottamalla lämmöntuotannon lämmönkulutuksesta. Mikroyhteistuotanto voi toimia vakaasti optimaalisella toimintapisteellään, kun taas puskurisäiliö tasaa kysynnän vaihtelut ja huiput. Tuloksena on koko järjestelmän parempi hyötysuhde, generaattorin harvempi käynnistys- ja sammutuskertojen määrä sekä sujuvampi ja hiljaisempi toiminta.

Toinen tärkeä etu on niin sanottu "generaattorin älykäs alimitoitus": riittävä lämpimän veden varanto puskurisäiliössä mahdollistaa lyhyiden kulutushuippujen kattamisen ilman, että yksikön nimellistä lämpötehoa täytyy nostaa, mikä välttää korkeammat investointikustannukset ja järjestelmän alhaisen vuotuisen käyttöasteen.

Lämpökerrostuminen ja lataus-purkusyklit

Puskurisäiliön sisällä tapahtuu lämpökerrostumisen ilmiö: lämpimämmällä vedellä on pienempi tiheys, joten se nousee säiliön yläosaan, kun taas kylmempi ja tiheämpi vesi laskeutuu pohjalle. Näin muodostuu pystysuuntainen lämpötilagradientti: kuumin kerros on ylhäällä (josta otetaan vettä lämmityspiiriin ja käyttöveteen) ja kylmin kerros on alhaalla (josta mikroyhteistuotantoyksikkö ottaa vettä uudelleen lämmitettäväksi).

Oikea kerrostuminen kasvattaa merkittävästi säiliön käytettävissä olevaa kapasiteettia, koska se mahdollistaa korkealämpöisen veden oton, vaikka säiliön kokonaistilavuus ei olisi vielä täysin latautunut. Sen sijaan kerrosten tahaton sekoittuminen, joka voi johtua puutteellisesta hydraulisesta liitännästä tai liian suurista virtausnopeuksista sisäänmenoissa, heikentää kerrostumista ja pienentää varaston hyötysuhdetta selvästi.

Puskurisäiliön lataus- ja purkusykli toistuu useita kertoja vuorokauden aikana: matalan kulutuksen jaksoina puskurisäiliö latautuu mikroyhteistuotannon tuottamalla lämmöllä, kulutushuippujen aikana (esimerkiksi aamulla ja illalla) varastoitua energiaa otetaan käyttöön nopeammin kuin yksikkö ehtii sitä tuottaa.

Mitoitus ja kapasiteetti: kuinka monta litraa tarvitaan

Varaajan tilavuus valitaan mikroyhteistuotannon lämpötehon, rakennuksen odotetun kulutusprofiilin ja halutun omavaraisuusajan perusteella. Yleisenä ohjeena BioGS-1.0:n kaltaisissa mikroyhteistuotantosovelluksissa suositeltava tilavuus on tyypillisesti muutamia satoja litroja asennettua lämpötehokilowattia kohden, mutta tarkka arvo tulee aina mitoittaa tapauskohtaisesti suunnitteluvaiheessa, ottaen huomioon rakennustyyppi, eristys, käyttäjämäärä ja mahdolliset muut lämmönlähteet.

Alimitoitettu puskurisäiliö ei pysty kattamaan kulutushuippuja ja pakottaa mikroyhteistuotannon toistuviin käynnistys-sammutussykleihin, mikä tekee tyhjäksi varastoinnin edut. Ylimitoitettu puskurisäiliö pidentää käyttölämpötilan saavuttamiseen kuluvaa aikaa ja kasvattaa säiliön pinnasta tapahtuvia lämpöhäviöitä, vaikkakin nämä häviöt ovat vähäisiä nykyaikaisissa hyvin eristetyissä varaajissa.

  • Omakotitalot: puskurisäiliön tyypillinen tilavuus on 800–1000 litraa.
  • Maatilat ja pienet liikerakennukset: kapasiteetti mitoitetaan lämmityksen ja tuotantoprosessien samanaikaisen lämpötarpeen mukaan.
  • Rakennukset, joissa kulutus vaihtelee voimakkaasti (esim. maatilamatkailukohteet, majoitusliikkeet): suurempi kapasiteetti takaa paremman lämpömukavuuden kulutushuippujen aikana.

Integrointi BioGS-1.0-järjestelmään

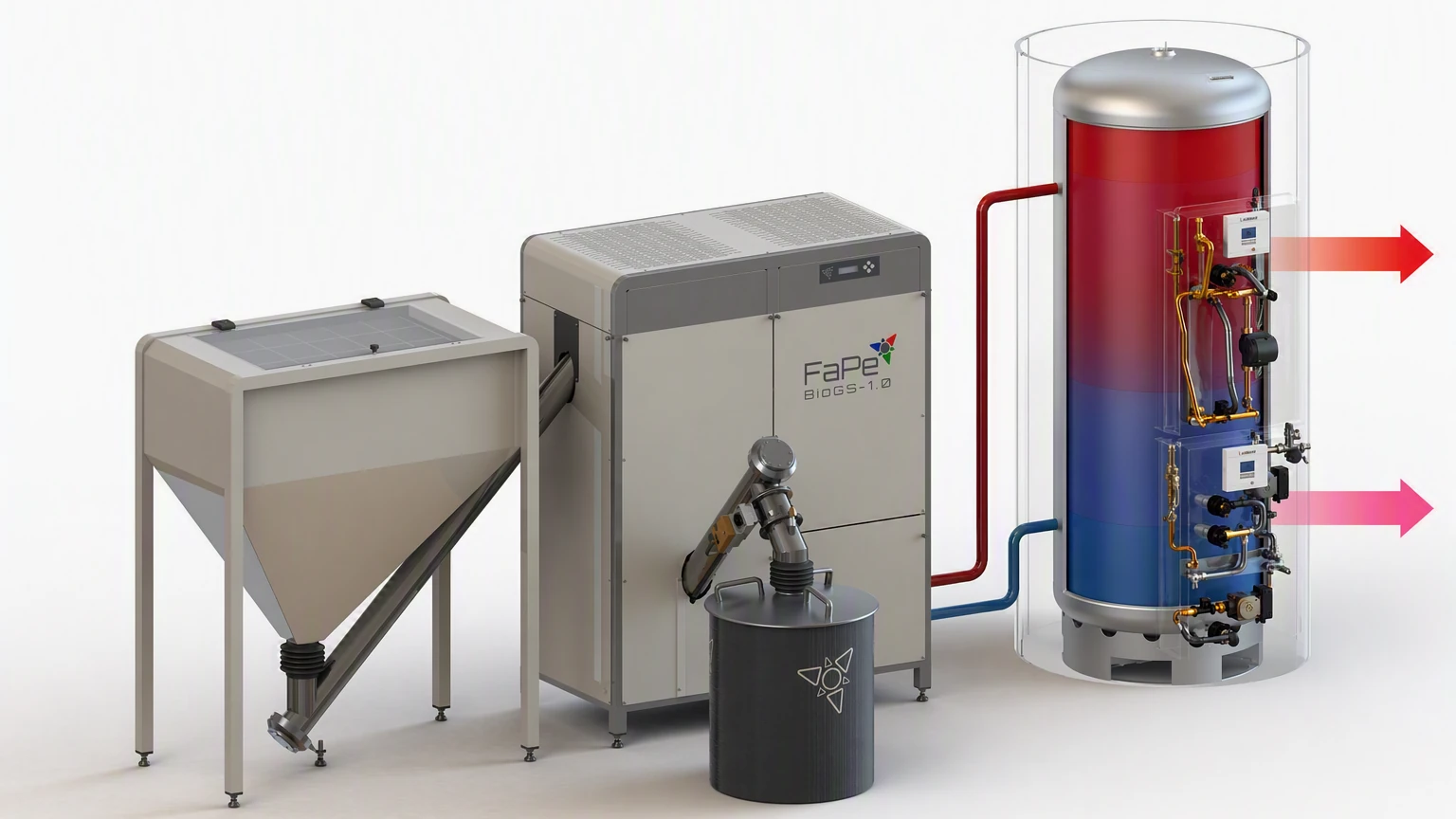

BioGS-1.0-asennuksessa puskurisäiliö on hydraulisesti kytketty mikroyhteistuotantoyksikköön kahdella putkella (meno ja paluu), kiertopumppu on jo valmiiksi asennettuna laitteeseen ja ohjauselektroniikka valvoo ja säätää jatkuvasti lämpötilaa ja virtausta.
Lisäksi lämpötila-anturi sijoitetaan varaajan keskikorkeudelle.

Puskurisäiliön ylimmässä kohdassa saavutettava enimmäislämpötila BioGS:n kanssa on noin 65 °C, jolloin alin kohta on noin 55 °C:n lämpötilassa.

Puskurisäiliön ansiosta BioGS-järjestelmän kapasiteettia voidaan hyödyntää täysimääräisesti seuraavissa asioissa:
  • sähköntuotannon maksimointi, ottamalla vettä alemman lämpötilan vyöhykkeeltä voidaan optimoida mikroyhteistuotantoyksikön sähköhyötysuhde suuremman Stirling-moottorin yli vaikuttavan lämpötilaeron ansiosta;
  • integrointi muiden lämmöntuottajien kanssa, useampi lähde voi tuoda lämpöä samaan varaajaan, ja BioGS pystyy hallitsemaan niitä asettamalla etusijalle edullisimmat lähteet;
  • lämmöntuotannon tasapainotus, jos sähköenergiaa on ylimäärin ja lämpöä liian vähän, BioGS voi automaattisesti kytkeä päälle puskurisäiliön sisällä olevan sähkövastuksen lämpimän veden tuotannon lisäämiseksi.

Puskurisäiliö kokonaishyötysuhteen vipuvartena

Vaikka lämmönvarastointiyksikkö ei tuota energiaa suoraan, sen läsnäolo vaikuttaa suoraan BioGS-1.0-asennuksen kokonaishyötysuhteeseen, luotettavuuteen ja taloudellisuuteen. Se mahdollistaa mikroyhteistuotannon toiminnan vakaassa ja tehokkaassa käyttötilassa, vähentää käynnistysjaksoja, pidentää kriittisten komponenttien käyttöikää ja parantaa käyttäjän mukavuutta varmistamalla lämmön saatavuuden myös suurimman kulutuksen hetkinä.

Tästä näkökulmasta puskurisäiliö ei ole järjestelmän lisävaruste, vaan olennainen osa suunnittelua, joka ratkaisee, hyödynnetäänkö biomassaan perustuvan mikroyhteistuotannon koko potentiaali. Säiliön oikean mitoituksen ja hydraulisen kytkennän tulisi aina olla osa asennuksen ammattimaista suunnittelua, ei toissijainen yksityiskohta.
